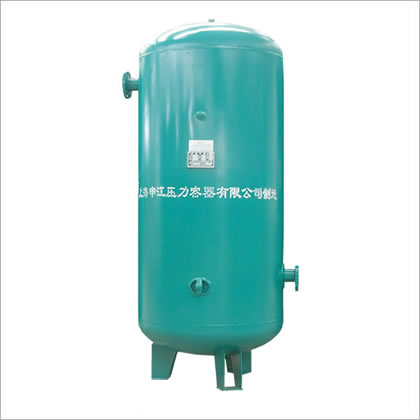

碳素鋼和低合金鋼儲氣罐（0.8MPa~1.6MPa） |
|
| |
| 序號 |
規格 |
設計
溫度°C |
容量總高H1 |
容器
內徑φ |
進氣口 |
出氣口 |
支座 |
安全閥
接口 |
排污閥
接口 |
| 容積/工作壓力 |
H2 |
DN |
螺紋式 |
H3 |
DN |
螺紋式 |
D |
d |
| 1 |
0.3/0.8 |
110 |
1594 |
550 |
642 |
50 |
Rp11/2 |
1242 |
50 |
Rp11/2 |
400 |
20 |
Rp3/4 |
R1/2 |
| 2 |
0.3/1.0 |
1594 |
642 |
1242 |
| 3 |
0.3/1.3 |
1598 |
644 |
1244 |
| 4 |
0.3/1.6 |
1598 |
644 |
1244 |
| 5 |
0.6/0.8 |
110 |
1905 |
700 |
680 |
65 |
Rp11/2 |
1550 |
65 |
Rp11/2 |
490 |
24 |
Rp3/4 |
R1/2 |
| 6 |
0.6/1.0 |
1907 |
681 |
1551 |
| 7 |
0.6/1.3 |
1909 |
682 |
1552 |
| 8 |
0.6/1.6 |
1907 |
681 |
1551 |
| 9 |
1.0/0.8 |
110 |
2305 |
800 |
690 |
65 |
Rp11/2 |
1920 |
65 |
Rp11/2 |
560 |
24 |
Rp1 |
R1/2 |
| 10 |
1.0/1.0 |
2307 |
691 |
1921 |
| 11 |
1.0/1.3 |
2305 |
690 |
1920 |
| 12 |
1.0/1.6 |
2307 |
691 |
1921 |
| 13 |
1.5/0.8 |
110 |
2265 |
1000 |
760 |
65 |
Rp2 |
1810 |
65 |
Rp2 |
700 |
24 |
Rp1 |
R1/2 |
| 14 |
1.5/1.0 |
2265 |
760 |
1810 |
| 15 |
1.5/1.3 |
2267 |
761 |
1811 |
| 16 |
1.5/1.6 |
2566 |
900 |
753 |
65 |
Rp2 |
2118 |
65 |
Rp2 |
630 |
24 |
Rp1 |
R1/2 |
| 17 |
2.0/0.8 |
110 |
2780 |
1000 |
760 |
80 |
Rp2 |
2320 |
80 |
Rp2 |
700 |
24 |
Rp11/4 |
R1/2 |
| 18 |
2.0/1.0 |
2780 |
760 |
2320 |
| 19 |
2.0/1.3 |
2782 |
761 |
2321 |
| 20 |
2.0/1.6 |
2786 |
763 |
2323 |
| 21 |
2.5/0.8 |
110 |
3300 |
1000 |
760 |
80 |
|
2840 |
80 |
|
700 |
24 |
Rp11/4 |
R1/2 |
| 22 |
2.5/1.0 |
3300 |
760 |
2840 |
| 23 |
2.5/1.3 |
3302 |
761 |
2841 |
| 24 |
2.5/1.6 |
2836 |
1100 |
788 |
80 |
|
2348 |
80 |
|
770 |
24 |
Rp11/4 |
R1/2 |
| 25 |
3.0/0.8 |
110 |
2920 |
1200 |
850 |
80 |
|
2410 |
80 |
|
906 |
24 |
Rp11/2 |
R3/4 |
| 26 |
3.0/1.0 |
2922 |
851 |
2411 |
| 27 |
3.0/1.3 |
2926 |
853 |
2413 |
| 28 |
3.0/1.6 |
2926 |
853 |
2413 |
| 29 |
4.0/0.8 |
110 |
3030 |
1400 |
910 |
100 |
|
2470 |
100 |
|
1050 |
24 |
Rp11/2 |
R3/4 |
| 30 |
4.0/1.0 |
3032 |
911 |
2471 |
| 31 |
4.0/1.3 |
3036 |
913 |
2473 |
| 32 |
4.0/1.6 |
3040 |
915 |
2475 |
| 33 |
5.0/0.8 |
110 |
3700 |
1400 |
910 |
100 |
|
2990 |
100 |
|
1050 |
24 |
Rp2 |
R3/4 |
| 34 |
5.0/1.0 |
3702 |
911 |
2991 |
| 35 |
5.0/1.3 |
3726 |
913 |
3013 |
| 36 |
5.0/1.6 |
3730 |
915 |
3015 |
|
|
| |
|
|
| |
碳素鋼和低合金鋼儲氣罐（0.8MPa~1.6MPa） |
|
| |
| 序號 |
規格 |
設計
溫度°C |
容量總高
H1 |
容器
內徑φ |
進氣口 |
出氣口 |
支座 |
安全閥
接口 |
排污閥
接口 |
| 容積/工作壓力 |
H2 |
DN |
H3 |
DN |
D |
d |
37 |
6.0/0.8 |
110 |
4330 |
1400 |
910 |
125 |
3620 |
125 |
1050 |
24 |
Rp2 |
R3/4 |
38 |
6.0/1.0 |
4332 |
911 |
3621 |
39 |
6.0/1.3 |
4346 |
913 |
3633 |
40 |
6.0/1.6 |
4350 |
915 |
3635 |
41 |
8.0/0.8 |
110 |
3154 |
2000 |
1082 |
125 |
2362 |
125 |
1500 |
32 |
Rp2 |
R3/4 |
42 |
8.0/1.0 |
3156 |
1083 |
2363 |
43 |
8.0/1.3 |
3190 |
1100 |
2380 |
44 |
8.0/1.6 |
3194 |
1102 |
2382 |
45 |
10.0/0.8 |
110 |
3754 |
2000 |
1082 |
150 |
2962 |
150 |
1500 |
32 |
Rp21/2 |
R3/4 |
46 |
10.0/1.0 |
3756 |
1083 |
2963 |
47 |
10.0/1.3 |
3790 |
1100 |
2980 |
48 |
10.0/1.6 |
3794 |
1102 |
2982 |
49 |
12.0/0.8 |
110 |
4354 |
2000 |
1082 |
150 |
3562 |
150 |
1500 |
32 |
Rp21/2 |
R3/4 |
50 |
12.0/1.0 |
4356 |
1083 |
3563 |
51 |
12.0/1.3 |
4390 |
1100 |
3580 |
52 |
12.0/1.6 |
4394 |
1102 |
3582 |
53 |
15.0/0.8 |
110 |
4531 |
2200 |
1208 |
150 |
3618 |
150 |
1650 |
32 |
Rp21/2 |
R1 |
54 |
15.0/1.0 |
4533 |
1209 |
3619 |
55 |
15.0/1.3 |
4569 |
1227 |
3637 |
56 |
15.0/1.6 |
4573 |
1229 |
3639 |
57 |
20.0/0.8 |
110 |
5246 |
2400 |
1348 |
200 |
4168 |
200 |
1800 |
32 |
Rp3 |
R1 |
58 |
20.0/1.0 |
5250 |
1350 |
4170 |
59 |
20.0/1.3 |
5254 |
1352 |
4172 |
60 |
20.0/1.6 |
5258 |
1354 |
4174 |
61 |
25.0/0.8 |
110 |
6146 |
2400 |
1348 |
200 |
5068 |
200 |
1800 |
32 |
Rp3 |
R1 |
62 |
25.0/1.0 |
6150 |
1350 |
5070 |
63 |
25.0/1.3 |
6154 |
1352 |
5072 |
64 |
25.0/1.6 |
6158 |
1354 |
5074 |
65 |
30.0/0.8 |
110 |
6706 |
2500 |
1373 |
200 |
5603 |
200 |
1875 |
32 |
Rp3 |
R1 |
66 |
30.0/1.0 |
6710 |
1375 |
5605 |
67 |
30.0/1.3 |
6718 |
1379 |
5609 |
68 |
30.0/1.6 |
6722 |
1381 |
5611 |
69 |
40.0/0.8 |
110 |
8676 |
2500 |
1373 |
200 |
7413 |
200 |
1875 |
36 |
Rp3 |
R1 |
70 |
40.0/1.0 |
8680 |
1375 |
7415 |
71 |
40.0/1.3 |
8688 |
1379 |
7419 |
|
|
| |
★本表中0.3m³ 、0.6m³、1.0m³、1.5m³、2.0m³ 五種規格儲氣罐有螺紋接頭品種。
★本廠將保留對所有產品的外觀設計和規格進行變更的權利，恕不另行通知。
★所列參數自2013年7月1日起執行。 |
|
